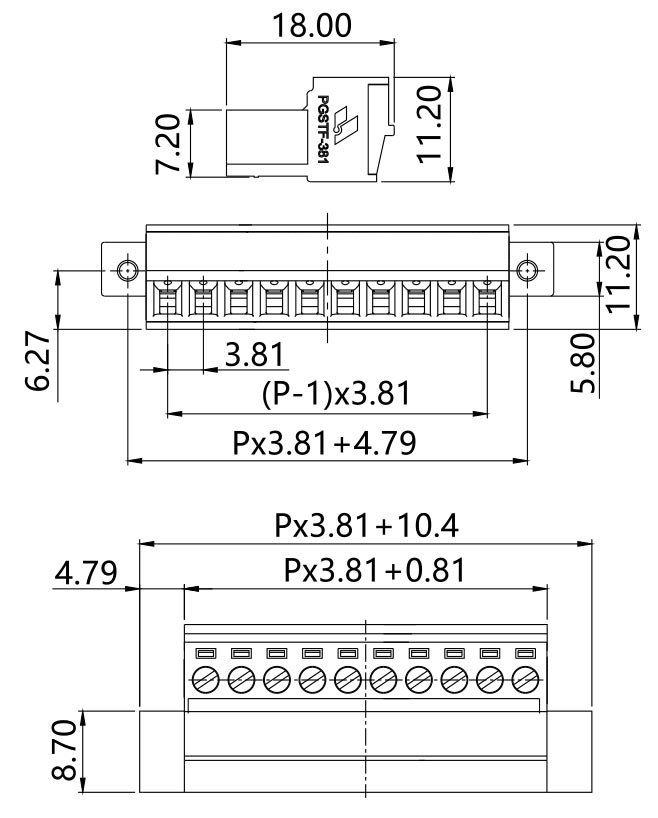

穿墻端子系列PGSTF-381
PGSTF-381
3.81mm,300V,8A
| 產品類型 | 穿墻端子系列 |
| 產品型號 | PGSTF-381 |
| 產品間距 | 3.81mm |
| 產品位數 | 02P~24P |
| 插拔方向 | 插拔方向平行于導線軸方向 |
| 產品顏色 | 綠色 |
| 針距[mm] | 3.81 |
| 技術數據，符合IEC/DIN及VDE標準 | |
| 絕緣材料組別 | I |
| 浪涌電壓類別/污染等級 | III/3 III/2 II/2 |
| 額定電壓[V] | 160 160 320 |
| 額定浪涌電壓[kV] | 2.5 2.5 2.5 |
| 額定電流/導線截面積[A]/[mm2] | 8/1.5 |
| 最大負載電流/導線截面積[A]/[mm2] | 8/1.5 |
| 連接容納量 | |
| 剛性導線/柔性導線/線規[mm2]/[mm2]/AWG | 0.08-1.5/0.08-1.5/28-16 |
| 柔性導線帶冷壓頭 帶/不帶絕緣套管 | 0.25-0.5/0.25-1.5 |
| 多導線連接（截面積相同的2根導線） | |
| 剛性導線/柔性導線[mm2] | 0.08-0.5/0.08-0.75 |
| 帶冷壓頭的柔性導線，冷壓頭帶絕緣套管[mm2] | 0.25-0.34 |
| 帶冷壓頭的柔性導線，冷壓頭不帶絕緣套管[mm2] | 0.5 |
| 剝線長度[mm] | 8 |
| 塞規(IEC 60 947-1) | A1 |
| 螺紋 | M2 |
| 扭矩[Nm] | 0.22-0.25 |
| 絕緣材料類型 | PA |
| 符合UL94所確定的阻燃等級 | V0 |
| 認證數據(UL/CUL及CSA) | |
| 額定電壓/額定電流/線規 UL/CUL:[V]/[A]/AWG | 300/8/30-14 |
| CSA:[V]/[A]/AWG | 300/8/28-16 |
如果您想全面深入地了解我們的產品，置恒卓能提樣品供用戶體驗
PGSTF-381
